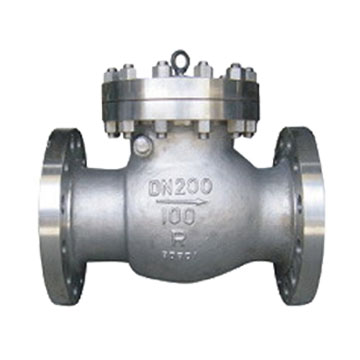

高中压止回阀

高中压止回阀

上一个：[ 对夹式止回阀H76H ] 下一个：[底阀H42W-25P/R]

产品参数

止回阀：

止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

高中压止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

高中压止回阀主要零件材料

零件名称	材料牌名
阀体	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀盖	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
垫片	石墨缠绕垫片	石墨缠绕垫片	聚四氟乙稀缠绕垫片	聚四氟乙稀缠绕垫片

高中压止回阀型号性能规范

公称压力	壳体材料			试验压力(Mpa)
PN（MPa）	WCB	ZGCr5Mo(C5)	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	强度试验	液体密封	气体密封
1.6	H41H-16C	H41Y-16I	H41W-16P	H41W-16R	2.4	1.8
2.5	H41H-25	H41Y-25I	H41W-25P	H41W-25R	3.8	2.8
4.0	H41H-40	H41Y-40I	H41W-40P	H41W-40R	6.0	4.4
6.4	H41H-64	H41Y-64I	H41W-64P	H41W-64R	9.6	7.1
10.0	H41H-100	H41Y-100I	H41W-100P	H41W-100R	15.0	11.0
适用温度	-29-425℃	≤550℃	-40-200℃	-40-200℃	超出温度范围，请订货时注明
适用介质	水蒸气、油品等	水蒸气、油品等	硝酸等	醋酸等	超出温度范围，请订货时注明

高中压止回阀连接尺寸和外形尺寸

型号	公称通径	尺寸(mm)
型号	DN(mm)	L	D	D1	D2	D6	b	Z-￠d	D0	H
H41H-16C	65	290	180	145	120		18	4-￠18	170	290
	80	310	195	160	135		20	8-￠18	190	310
	100	350	215	180	155		20	8-￠18	220	350
	125	400	245	210	185		22	8-￠18	250	400
	150	480	280	240	210		24	8-￠23	320	480
	200	600	335	295	265		26	12-￠23	395	600
	250	730	405	355	320		30	12-￠25	480	730
H41H-25	15	130	95	65	45		16	4-￠14	82	100
	20	150	105	75	55		16	4-￠14	95	80
	25	160	115	85	65		16	4-￠14	98	80
	32	180	135	100	78		18	4-￠18	120	120
	40	200	145	110	85		18	4-￠18	135	140
	50	230	160	125	100		20	4-￠18	145	145
	65	290	180	145	120		22	8-￠18	175	160
	80	310	195	160	135		22	8-￠18	200	170
	100	350	230	190	160		24	8-￠23	230	1995
	125	400	270	220	188		28	8-￠25	270	222
	150	480	300	250	218		30	8-￠25	330	255
	200	600	360	310	278		34	12-￠25	405	312
H41H-40	15	130	95	65	45	40	16	4-￠14	82	80
	20	150	105	75	55	51	16	4-￠14	100	100
	25	160	115	85	65	58	16	4-￠14	110	110
	32	180	135	100	78	66	18	4-￠18	120	120
	40	200	145	110	85	76	18	4-￠18	140	140
	50	230	160	125	100	88	20	4-￠18	145	145
	65	290	180	145	120	110	22	8-￠18	60	160

型号	公称通径(mm)	尺寸(mm)
型号	公称通径(mm)	L	D	D1	D2	D6	b	Z-￠d	D0	H
H41H-40	80	310	195	160	135	121	22	8-￠18	200	170
	100	350	230	190	160	150	24	8-￠23	230	195
	125	400	270	220	188	176	28	8-￠25	270	225
	150	480	300	250	218	204	30	8-￠23	330	255
	200	600	375	320	282	260	38	12-￠30	405	318
H41H-64	15	170	105	75	55	40	20	4-￠14	75	75
	20	190	125	90	68	51	22	4-￠18	110	110
	25	210	135	100	78	58	24	4-￠18	125	125
	32	230	150	110	82	66	24	4-￠23	152	152
	40	260	165	125	95	76	24	4-￠23	168	168
	50	300	175	135	105	88	26	4-￠23	170	170
	65	340	200	160	130	110	28	8-￠23	188	188
	80	380	210	170	140	121	30	8-￠23	205	205
	100	430	250	200	168	150	32	8-￠25	230	230
H41H-100	15	170	105	75	55	40	20	4-￠14	100	100
	20	190	125	90	68	51	22	4-￠18	110	110
	25	210	135	100	78	58	24	4-￠18	125	125
	32	230	150	110	82	66	24	4-￠23	140	140
	40	260	165	125	95	76	26	4-￠23	170	170
	50	300	195	145	112	88	38	8-￠25	185	185
	65	340	220	170	138	110	32	8-￠25	200	200
	80	380	230	180	148	121	34	8-￠25	235	235
	100	430	265	210	172	150	38	8-￠30	265	265
