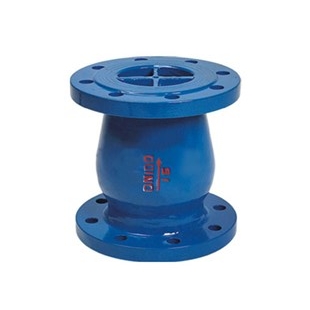

H42X（DRVZ）静音式止回阀

一、静音式止回阀产品概述

静音式止回阀主要由阀替、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计，压力损失小。阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，具有静音关闭的特点。该阀主要用于给排水、消防、暖通系统，可安装于水泵出口处，以防止倒流及水锤对泵的损害。

二、静音式止回阀主要技术参数

公称压力：1.0～2.5MPa

公称通经：50～350mm

适用介质：水、油品、海水、污水

适用温度：0～80℃

法兰标准：GB/T 17241.6 GB/T 9113

试验标准：GB/T 13927 AP 1598

三、静音式止回主要零部件材料

阀体、导流体	阀座、轴承、阀瓣、轴	弹簧
球墨铸铁、灰铸铁	铝青铜或不锈钢	不锈钢

四、静音式止回阀主要外形连接尺寸

DN	40	50	65	80	100	125	150	200	250	300	350
L	110	120	150	180	229	254	267	292	330	356	381
