采用直通式结构，流道畅通，不会出现积灰堵塞现象，密封副采用Co－Cr－W合金材质，经过特殊热处理，阀门抗冲刷耐磨损，同时阀门偏心球面具有自动补偿的性能，通过蜗轮上调节螺栓，使密封副在一定程度磨损的情况下，仍可达到重新密封的效果

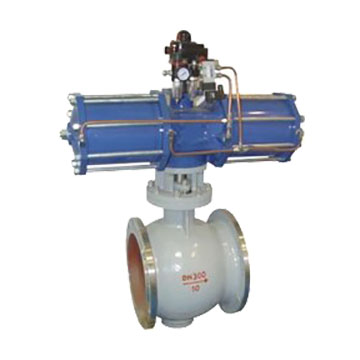

PQ340F大口径双偏心半球阀特点：
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
PQ340F大口径双偏心半球阀尺寸：
| 偏心半球球阀结构长度、阀兰尺寸 | |||||||
| 口径 | L | D | D1 | D2 | N-φ | b | f |
| DN50 | 178 | 160 | 125 | 100 | 4-18 | 16 | 3 |
| DN65 | 190 | 180 | 145 | 120 | 4-18 | 18 | 3 |
| DN80 | 203 | 195 | 160 | 135 | 8-18 | 20 | 3 |
| DN100 | 229 | 215 | 180 | 155 | 8-18 | 20 | 3 |
| DN125 | 254 | 245 | 210 | 185 | 8-18 | 22 | 3 |
| DN150 | 267 | 280 | 240 | 210 | 8-23 | 24 | 3 |
| DN200 | 292 | 335 | 295 | 265 | 12-23 | 26 | 3 |
| DN250 | 330 | 405 | 335 | 320 | 12-25 | 30 | 3 |
| DN300 | 356 | 460 | 410 | 375 | 12-25 | 30 | 4 |
| DN350 | 381 | 520 | 470 | 435 | 16-25 | 34 | 4 |
| DN400 | 406 | 580 | 525 | 485 | 16-30 | 36 | 4 |
| ND500 | 457 | 705 | 650 | 608 | 20-34 | 44 | 4 |
| DN600 | 508 | 840 | 770 | 718 | 20-41 | 48 | 4 |
