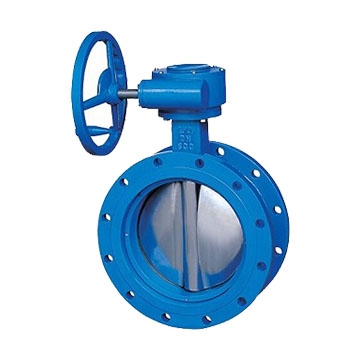

D341X蜗轮软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
D341X蜗轮软密封蝶阀特点：
1、D341X蜗轮法兰式软密封蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
D341X蜗轮软密封蝶阀执行标准：
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000；GB/T9115.1-2000;JB78
结构长度: GB/12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999
D341X蜗轮软密封蝶阀主要结束参数：
公称通经DN（mm) | 50～2000 | 50～1600 | |
公称药理PN（MPa) | 0.6 | 1.0 | 1.6 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 |
适用温度 | 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
驱动方式 | 蜗轮传动、电动、气动、液动 | ||
主要外形连接尺寸单位：mm
DN | L | H | H1 | A | B | ФD | ||
0.6MPa | 1.0MPa | 1.6MPa | ||||||
50 | 43 | 77 | 309 | 180 | 200 | 88 | 99 | 99 |
65 | 46 | 85 | 320 | 180 | 200 | 108 | 118 | 118 |
80 | 46 | 95 | 340 | 180 | 200 | 124 | 132 | 132 |
100 | 52 | 105 | 360 | 180 | 200 | 144 | 156 | 156 |
125 | 56 | 129 | 405 | 180 | 200 | 174 | 184 | 184 |
150 | 56 | 132 | 450 | 270 | 280 | 199 | 211 | 211 |
200 | 60 | 165 | 607 | 270 | 280 | 254 | 266 | 266 |
250 | 68 | 197 | 659 | 270 | 280 | 309 | 319 | 319 |
300 | 78 | 234 | 742 | 380 | 420 | 363 | 370 | 370 |
350 | 78 | 283 | 792 | 380 | 420 | 413 | 429 | 429 |
400 | 102 | 325 | 887 | 450 | 470 | 463 | 480 | 480 |
450 | 114 | 369 | 935 | 480 | 490 | 518 | 530 | 548 |
500 | 127 | 404 | 985 | 480 | 490 | 568 | 582 | 609 |
600 | 154 | 470 | 1243 | 480 | 490 | 667 | 682 | 720 |
700 | 165 | 503 | 1346 | 640 | 660 | 772 | 794 | 794 |
800 | 190 | 571 | 1466 | 640 | 660 | 878 | 901 | 901 |
900 | 203 | 621 | 1565 | 750 | 860 | 978 | 1001 | 1001 |
1000 | 216 | 702 | 1781 | 850 | 900 | 1078 | 1112 | 1112 |
1200 | 254 | 818 | 1965 | 850 | 900 | 1295 | 1328 | 1328 |
