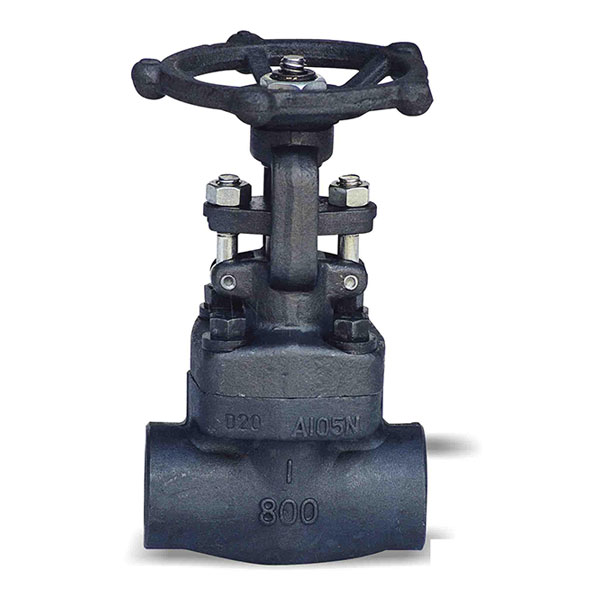

J61Y锻钢截止阀概述：
锻钢截止阀有三种盖设计形式。
第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。
第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。
第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
J61Y锻钢截止阀设计结构和特征
截止阀的设计与制造符合API602，BS5352和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
J61Y锻钢截止阀采用以下结构
全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。

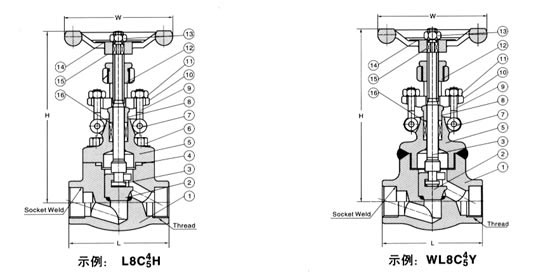

J61Y锻钢截止阀标准材质明细表
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀瓣 | A276 420 | A276 F22 | A276 304(L) | A276 F316(L) |
| 3 | 阀杆 | A182 F6a | A182 | A182 F304(L) | A182 F316(L) |
| 4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 5 | 阀盖 | A105N | A182 F22 | A182/F304(L) | A182/F316(L) |
| 6 | 阀盖 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 圆柱销 | A276 420 | A276 304 | ||
| 8 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 9 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 10 | 填料压板 | A105 | F182 F304 | ||
| 11 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 12 | 阀杆螺母 | A276 410 | |||
| 13 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 14 | 铭牌 | SS | |||
| 15 | 手轮 | A197 | |||
| 16 | 填料 | 柔性石墨 | PTFE | ||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
J61Y锻钢截止阀连接尺寸（mm)和重量（Kg）
| NPS | 缩径 | 3 /8 | 1 /2 | 3 /4 | 1 | 1 1 /4 | 1 1 /2 | 2 | / |
| 全径 | / | 3 /8 | 1 /2 | 3 /4 | 1 | 1 1 /4 | 1 1 /2 | 2 | |
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| H（开） | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 1.9 | 1.9 | 2.1 | 3.5 | 6.0 | 7.5 | 11.4 | 14.6 |
| 焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 | |
