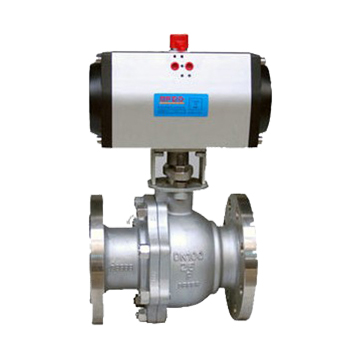

Q641F气动浮动式球阀

Q641F气动浮动式球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。

Q641F气动浮动式球阀结构特点

1、流体阻力小、球阀是所有阀类中流体阻力较小的一种，即使是缩径球阀，其流体阻力也相当小。

2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀阀封能力随着介质压力的增高而增大。

4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

Q641F气动浮动式球阀执行机构

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

Q641F气动浮动式球阀附件的选项

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：HVSD手操机构

Q641F气动浮动式球阀执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598。

Q641F气动浮动式球阀性能规范

Q641F气动浮动式球阀安装尺寸表

公称通径 DN(mm)	尺寸(mm)															执行器型号
	1.6MPa					2.5MPa					4.0MPa					执行器型号
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	可选配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、系列执行器以上选配仅供参考具体选区用根据实际要求
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	140	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	150	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	180	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	200	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
65	220	180	145	18	4-18	222	180	145	22	8-18	290	290	145	22	8-18
80	250	195	160	20	8-18	241	195	160	22	8-18	310	310	160	22	8-18
100	280	215	180	20	8-18	305	230	190	24	8-23	350	350	190	24	8-23
125	320	245	210	22	8-18	356	270	220	28	8-25	400	270	220	28	8-25
150	360	280	240	24	8-23	394	300	250	30	8-25	480	300	250	30	8-25
200	400	335	295	28	12-23	457	360	310	34	12-25	600	375	320	38	12-30
