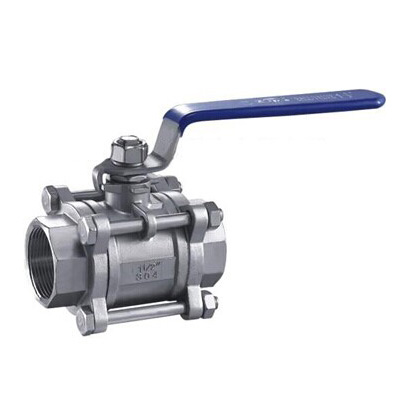

Q11F三片式内螺纹球阀概述
三片式内螺纹球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
一、Q11F三片式内螺纹球阀产品特征
公称压力：1.6-6.4MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
螺纹类型：G。NPT。BSPT。BSP。DI259/2999
二、三片式内螺纹球阀主要连接尺寸及重量
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
W | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
三、三片式内螺纹球阀主要零件材料
零件名称 | 材质 | |
阀体 | 不锈钢CF8M | 碳钢 |
密封圈 | 聚四氟乙烯PTFE | 碳钢WCB |
阀盖 | 不锈钢CF8M | 聚四氟乙烯PTFE |
球体 | 不锈钢SS316 | 不锈钢SS316 |
阀杆 | 不锈钢SS316 | 不锈钢CF8M |
螺母 | 不锈钢SS304 | FCD45 |
垫圈 | 不锈钢SS304 | FCD45 |
手柄套 | 塑料 | 塑料 |
手柄 | 不锈钢SS304 | 不锈钢SS304 |
阀杆螺母 | 不锈钢SS304 | B7 |
填料压盖螺母 | 不锈钢SS304 | FCD45 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
螺栓 | 不锈钢SS304 | B8 |
