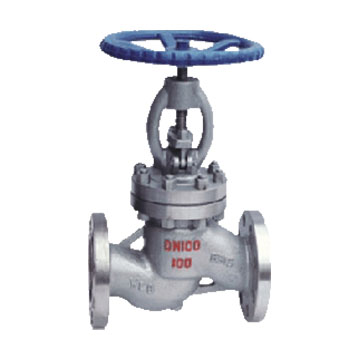

J41H高温高、中压截止阀

上一个：[ DJ41W低温截止阀 ] 下一个：[氧气截止阀]

产品参数

截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有可靠的切断动作，使得这种阀门较为适合作为介质的切断或调节及节流使用。

截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力高于其它阀门。

J41H高温高、中压截止阀产品详细介绍：

J41H高温高、中压截止阀结构特点与用途

Strucure features and usages:

1、全关时手轮按顺时针方向旋转；

2、可以安装在管道的任何位置上，介质从下往上流；

3、不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐性和足够的强度；

4、合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。

1.When fully closed,the handwheel rotates clockwise.

2.Able to be mounted on any position of the pipeline,the medium flows from down to up.

3.Stainless steel made stop valve is of good anti-corrosive property and enough strength and suitable for various pipelines with corrosive medium.

4.Alloy steel made stop valve features high-temperature resistance,suitable for high-temperature steam and oil goods pipelines.

J41H高温高、中压截止阀主要尺寸及重量Main dimensions and weight

试验压力Test pressure

公称压力PN(MPa)Nominal pressure	1.6	2.5	4.0	6.4	10.0	16.0
壳体强度试验Shell strength test	2.4	3.8	6.0	9.6	15	24
上密封试验Back seal test	1.8	2.8	4.4	7.0	11	18
密封试验Seal test	1.8	2.8	4.4	7.0	11	18

J41H高温高、中压截止阀使用范围Scope of use

产品类型Product classification	适用介质Suitable medium	适用温度（℃）Suitable temperature
J41(H.Y)-C型 J941(H.Y)-C型	水、蒸汽、油品Water,steam,oilgoods	≤425℃ ≤450℃
J41W-P型 J941W-P型	硝酸类Nitric acid	≤200℃
J41W-R弄	醋酸类Acetic acid	≤200℃
J41Y-I型 J941Y-I型	水、蒸汽、油品Water,steam,oilgoods	≤550℃

J41H高温高、中压截止阀主要零件材料Material for main parts

产品类型Product classification	零件名称Part name
产品类型Product classification	阀体、阀盖Body bonnet	阀杆Valve stem	阀瓣 Disc	密封面Sealing face	阀杆螺母Yoke nut	填料Packing	紧固件Fastener	手轮Handwheel
J41(H.Y)-C型 J941(H.Y)-C型	25、WCB	铬不锈钢Cr.Stainless steel	2Cr13 25	H:不锈钢 Y:钴基硬质合金钢 H:Stainless steel Y:Co-based carbide alloy steel	铝青铜Albronze	柔性石墨Flexible graphite	优质碳钢 High-grade carbon steel	可锻铸铁Forgeable cast-iron
J41W-P型 J941W-P型	铬镍钛钢Cr.Ni.Ti steel	铬镍钛钢Cr.Ni.Ti steel	铬镍钛钢Cr.Ni.Ti steel	铬镍钛钢Cr.Ni.Ti steel	铝青铜Albronze	柔性石墨Flexible graphite	不锈钢Stainless steel	可锻铸铁Forgeable cast-iron
J41W-R型	铬镍钼钛钢Cr.Ni.Mo.Ti steel	铬镍钼钛钢Cr.Ni.Mo.Ti steel	铬镍钼钛钢Cr.Ni.Mo.Ti steel	铬镍钼钛钢Cr.Ni.Mo.Ti steel	铝青铜Albronze	柔性石墨Flexible graphite	不锈钢Stainless steel	可锻铸铁Forgeable cast-iron
J41Y-I型 J941Y-I型	铬钼钢 Cr.Mo steel	铬钼钢 Cr.Mo steel	合金钢 Alloy steel	钴基硬质合金钢 C0-based carbide alloy steel	铝青铜Albronze	柔性石墨Flexible graphite	合金钢 Alloy steel	可锻铸铁Forgeable cast-iron

J41H高温高、中压截止阀主要尺寸和重量Main dimensions and weight

公称通径DN Nominal diameter	主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions									重量（kg）Weight
公称通径DN Nominal diameter	L	D	D1	D2	b	f	z-d	H	D0	重量（kg）Weight
J41(H.Y.B)-16C J41W-16P J41W-16R J41Y-16I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648

J41H高温高、中压截止阀主要尺寸及重量Main dimensions and weight

公称通径DN Nominal diameter	J41(H.Y.B)-25 J41W-25P J41W-25R J41Y-25I J941(H.Y)-25 J941W-25P J941W-25R J941Y-25I
	主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions										电动装置 Electric dewice	重量（kg） Weight
	L	D	D1	D2	b	f	z-d	H手	H电	D0	电动装置 Electric dewice	手动 Hand	电动 Electric
10	130	90	60	4	16	2	4-14	198		120		4.9
15	130	95	65	45	16	2	4-14	218		120		5.4
20	150	105	75	55	16	2	4-14	258		140		7
25	160	115	85	65	16	2	4-14	275		160		7.4
32	180	135	100	78	18	2	4-18	280		180		8.5
40	200	145	110	85	18	3	4-18	330		200		12.5
50	230	160	125	100	20	3	4-18	350	645	240	DZW101	16	50
65	290	180	145	120	22	3	8-18	400	690	280	DZW101	25	62
80	310	195	160	135	22	3	8-18	355	715	280	DZW151	30	67
100	350	230	190	160	24	3	8-23	415	770	320	DZW20	34.5	73
125	40	270	220	188	28	3	8-25	460	780	360	DZW30	89	127
15	480	300	250	218	30	3	8-25	510	875	400	DZW45	98	215
200	600	360	310	278	34	3	12-25	710	967	400	DZW60	180	322
250	650	425	370	332	36	3	12-30	786		450		446
300	750	485	430	390	40	4	12-30	925		500		654

公称通径DN Nominal diameter	J41(H.Y)-40 J41W-40P J41W-40R J41Y-40I J941(H.Y)-40 J941W-40P J941W-40R J941Y-40I
	主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions												电动装置 Electric dewice	重量（kg） Weight
	L	D	D1	D2	D6	b	f	f2	z-d	H手	H电	D0	电动装置 Electric dewice	手动 Hand	电动 Electric
10	130	90	60	40	35	16	2	4	4-14	198		120		4.9
15	130	95	65	45	40	16	2	4	4-14	233		120		5.4
20	15	15	75	55	51	16	2	4	4-14	275		140		7
25	160	115	85	65	58	16	2	4	4-14	285		160		8.8
32	180	135	100	78	66	18	2	4	4-18	302		180		11.8
40	200	145	110	85	76	18	3	4	4-18	355		200		16.5
50	230	160	125	100	88	20	3	4	4-18	373	645	240	DZW101	24	61
65	290	180	145	120	110	22	3	44	8-18	408	690	280	DZW101	33	75
80	310	195	160	135	121	22	3	4	8-18	436	715	320	DZW201	44	84
100	350	230	190	160	15	24	3	4.5	8-23	480	770	360	DZW301	60	101
125	400	270	220	188	176	28	3	4.5	8-25	558	782	400	DZW45	89	207
150	480	300	250	218	204	30	3	4.5	8-25	611	875	400	DZW60	98	226
200	600	375	320	282	260	38	3	4.5	12-30	720	1160	400	DZW901	190	339

J41H高温高、中压截止阀主要尺寸及重量Main dimensions and weight

公称通径DN Nominal diameter	主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions												电动装置Electric dewice	重量(kg)Weight
公称通径DN Nominal diameter	L	D	D1	D2	D6	b	f	f2	z-d	H手	H电	D0	电动装置Electric dewice	手动Hnad	电动Electric
J41(H.Y)-64 J941(H.Y)-64 J41Y-64I J941Y-64I
10	170	100	70	50	35	18	2	4	4-14	198		120		5.7
15	170	105	75	55	41	18	2	4	4-14	195		140		10
20	190	125	90	68	51	20	2	4	4-18	228		160		13
25	210	135	100	78	58	22	2	4	4-18	275		180		14.5
32	230	150	110	82	66	24	2	4	4-23	325		200		19
40	260	165	125	95	76	24	3	4	4-23	360		240		25
50	300	175	135	105	88	26	3	4	8-23	410	710	280	DZW10	35	64
65	340	200	160	130	110	28	3	4	8-23	450	750	320	DZW15	48	77
80	380	210	170	140	121	30	3	4	8-23	485	785	360	DZW30	56	88
100	430	250	200	168	150	32	3	4	8-25	537	837	400	DZW45	125	171
125	500	295	240	202	176	36	3	4	8-30	631		400		131
150	550	340	280	240	204	38	3	4	8-34	646		450		157
200	650	405	345	300	260	44	3	4	12-34	813		500		283
J41(H.Y)-100 J941(H.Y)-100 J41Y-100I J941Y-100I
10	170	100	70	50	35	20	2	4	4-14	198		120		6
15	170	105	75	55	40	20	2	4	4-14	202		140		11
20	190	125	90	68	51	22	2	4	4-18	228		160		13.2
25	210	135	100	78	58	24	2	4	4-18	250		180		14
32	230	150	110	82	66	24	2	4	4-23	326		220		15
40	260	165	125	95	76	26	3	4	4-23	359		240		29
50	300	195	145	112	88	28	3	4	4-25	414	710	280	DZW15	49	82
65	340	220	170	138	110	32	3	4	8-25	434	750	320	DZW201	65	104
80	380	230	180	148	121	34	3	4	8-25	547	785	400	DZW30	95	138
100	430	265	210	172	150	38	3	4.5	8-30	621	837	450	DZW45	115	243
125	500	310	250	210	176	42	3	4.5	8-34	732		450		149
150	550	350	290	250	204	46	3	4.5	12-34	84		500		310
200	650	430	360	312	260	54	3	4.5	12-41	925		550		590
J41(H.Y)-160
15	170	110	75	52	40	24	2	4	4-18	148		140		12.2
20	190	130	90	65	51	26	2	4	4-23	156		160		15
25	210	140	100	72	58	28	2	4	4-23	125		180		17
32	230	165	115	85	66	30	2	4	4-25	200		200		21.4
40	260	175	125	92	76	32	3	4	4-27	231		240		32
50	300	215	165	132	88	36	3	4	8-25	262		250		52
65	340	245	190	152	110	44	3	4	8-30	303		320		69
80	380	260	205	168	121	46	3	4	8-30	341		400		98
100	430	300	240	200	150	48	3	4.5	8-34	485		450		119
