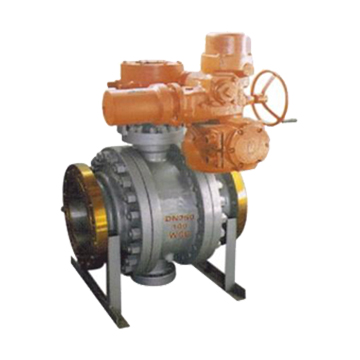

Q947F电动固定式球阀

上一个：[ VQ947H电动V型调节球阀 ] 下一个：[QJ941M高温电动球阀]

产品参数

Q947F电动固定式球阀

三分体式连接球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门的操作性能；

标准阀座采用弹簧结构，将阀座推向球体，保证了进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能良好等。具有性能号，可靠性高，用途广泛，价格合理等优点。适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

Q947F电动固定式球阀主要性能规范

型号	试验压力ps(MPa)			工作温度(℃)	适用介质
	壳体	密封(液)	密封(气)
Q947F-10	1.5PN	1.1PN	0.6 MPa	-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)	水、蒸汽、油品等
Q947F-16
					硝酸等腐蚀性介质
					强氧化性介质
Q947F-25
Q947F-64					醋酸等腐蚀性介质
Q947F-160
					尿素等腐蚀性介质

Q947F电动固定式球阀主要零件材

阀体	球体、阀杆	阀座
WCB	2Cr13	加玻纤增强聚四氟乙烯、对位聚苯
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
CF8	0Cr19Ni9-(304)
CF3	00Cr19Ni11-(304L)
ZG1Cr18Ni-12Mo2Ti	1Cr18Ni12-Mo2Ti
CF8M	0Cr17Ni12-Mo2(316)
CF3M	00Cr17Ni14-Mo2(316l)

Q947F电动固定式球阀主要外型尺寸

PN1.0(MPa)
通径(DN)	L	d1	D	D1	D2	b	Z-d	H	重量
125	356	125	245	210	185	22	8-18	520	100
150	394	150	280	240	210	22	8-23	538	165
200	457	200	335	295	265	24	8-23	580	229
250	533	250	390	350	320	26	12-23	637	265
300	610	300	440	400	368	26	12-23	684	393
350	686	350	500	460	428	26	16-23	796	514
400	762	400	565	515	482	26	16-25	842	765
450	864	450	615	565	532	28	20-25	874	930
500	914	500	670	620	585	28	20-25	904	1210

Q947F电动固定式球阀主要外型尺寸

PN1.6(MPa)
通径(DN)	L	d1	D	D1	D2	b	Z-d	H	重量
125	356	125	245	210	185	22	8-18	520	105
150	394	150	280	240	210	24	8-23	538	170
200	457	200	335	295	265	26	12-23	580	234
250	533	250	405	355	320	30	12-25	637	275
300	610	300	460	410	375	30	12-25	684	403
350	686	350	520	470	435	34	16-25	796	534
400	762	400	580	525	485	36	16-30	842	785
450	864	450	640	585	545	40	20-30	874	960
500	914	500	705	650	608	44	20-34	904	1250
