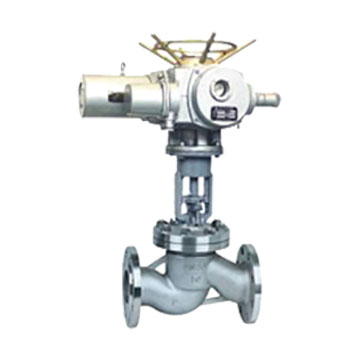

不锈钢电动截止阀J41W（J941W)

不锈钢电动截止阀J41W（J941W)结构特点与用途：
Strucure features and usages:

1.全关时手轮按顺时针方向旋转；

2.可以安装在管道的任何位置上，介质从下往上流；

3.不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐性和足够的强度；

4.合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。

1.When fully closed,the handwheel rotates clockwise.

2.Able to be mounted on any position of the pipeline,the medium flows from down to up.

3.Stainless steel made stop valve is of good anti-corrosive property and enough strength and suitable for various pipelines with corrosive medium.

4.Alloy steel made stop valve features high-temperature resistance,suitable for high-temperature steam and oil goods pipelines.

不锈钢电动截止阀J41W（J941W)主要尺寸及重量：
Main dimensions and weight：

不锈钢电动截止阀J41W（J941W)试验压力
Test pressure

不锈钢电动截止阀J41W（J941W)使用范围
Scope of use

产品类型Product classification	适用介质Suitable medium	适用温度（℃）Suitable temperature
J41W-P J941W-P	硝酸类Nitric acid	≤200℃
J41W-R	醋酸类Acetic acid	≤200℃

不锈钢电动截止阀J41W（J941W)主要零件材料：
Material for main parts：

产品类型Product classification	零件名称Part name
产品类型Product classification	阀体、阀盖Body bonnet	阀杆Valve stem	阀瓣Disc	密封面Sealing face	阀杆螺母Yoke nut	填料Packing	紧固件Fastener	手轮Handwheel
J41W-P J941W-P	铬镍钛钢Cr.Ni.Ti steel	铬镍钛钢Cr.Ni.Ti steel	铬镍钛钢Cr.Ni.Ti steel	铬镍钛钢Cr.Ni.Ti steel	铝青铜Albronze	柔性石墨Flexible graphite	不锈钢Stainless steel	可锻铸铁Forgeable cast-iron
J41W-R	铬镍钼钛钢Cr.Ni.Mo.Ti steel	铬镍钼钛钢Cr.Ni.Mo.Ti steel	铬镍钼钛钢Cr.Ni.Mo.Ti steel	铬镍钼钛钢Cr.Ni.Mo.Ti steel	铝青铜Albronze	柔性石墨Flexible graphite	不锈钢Stainless steel	可锻铸铁Forgeable cast-iron

不锈钢电动截止阀J41W（J941W)主要尺寸和重量：
Main dimensions and weight：

公称通径DNNominal diameter	主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions									重量（kg）Weight
公称通径DNNominal diameter	L	D	D1	D2	b	f	z-d	H	D0	重量（kg）Weight
J41W-16P J41W-16R
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648

不锈钢电动截止阀J41W（J941W)主要尺寸及重量：
Main dimensions and weight：

公称通径DN Nominal diameter	J41W-25P J41W-25R J941W-25P J941W-25R
	主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions										电动装置 Electric dewice	重量（kg） Weight
	L	D	D1	D2	b	f	z-d	H手	H电	D0	电动装置 Electric dewice	手动 Hand	电动 Electric
10	130	90	60	4	16	2	4-14	198		120		4.9
15	130	95	65	45	16	2	4-14	218		120		5.4
20	150	105	75	55	16	2	4-14	258		140		7
25	160	115	85	65	16	2	4-14	275		160		7.4
32	180	135	100	78	18	2	4-18	280		180		8.5
40	200	145	110	85	18	3	4-18	330		200		12.5
50	230	160	125	100	20	3	4-18	350	645	240	DZW101	16	50
65	290	180	145	120	22	3	8-18	400	690	280	DZW101	25	62
80	310	195	160	135	22	3	8-18	355	715	280	DZW151	30	67
100	350	230	190	160	24	3	8-23	415	770	320	DZW20	34.5	73
125	40	270	220	188	28	3	8-25	460	780	360	DZW30	89	127
15	480	300	250	218	30	3	8-25	510	875	400	DZW45	98	215
200	600	360	310	278	34	3	12-25	710	967	400	DZW60	180	322
250	650	425	370	332	36	3	12-30	786		450		446
300	750	485	430	390	40	4	12-30	925		500		654

公称通径DN Nominal diameter	J41W-40P J41W-40R J941W-40P J941W-40R
	主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions												电动装置 Electric dewice	重量（kg） Weight
	L	D	D1	D2	D6	b	f	f2	z-d	H手	H电	D0	电动装置 Electric dewice	手动 Hand	电动 Electric
10	130	90	60	40	35	16	2	4	4-14	198		120		4.9
15	130	95	65	45	40	16	2	4	4-14	233		120		5.4
20	15	15	75	55	51	16	2	4	4-14	275		140		7
25	160	115	85	65	58	16	2	4	4-14	285		160		8.8
32	180	135	100	78	66	18	2	4	4-18	302		180		11.8
40	200	145	110	85	76	18	3	4	4-18	355		200		16.5
50	230	160	125	100	88	20	3	4	4-18	373	645	240	DZW101	24	61
65	290	180	145	120	110	22	3	44	8-18	408	690	280	DZW101	33	75
80	310	195	160	135	121	22	3	4	8-18	436	715	320	DZW201	44	84
100	350	230	190	160	15	24	3	4.5	8-23	480	770	360	DZW301	60	101
125	400	270	220	188	176	28	3	4.5	8-25	558	782	400	DZW45	89	207
150	480	300	250	218	204	30	3	4.5	8-25	611	875	400	DZW60	98	226
200	600	375	320	282	260	38	3	4.5	12-30	720	1160	400	DZW901	190	339

不锈钢电动截止阀J41W（J941W)主要尺寸及重量：
Main dimensions and weight：

公称通径DN Nominal diameter	主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions												电动装置Electric dewice	重量(kg)Weight
公称通径DN Nominal diameter	L	D	D1	D2	D6	b	f	f2	z-d	H手	H电	D0	电动装置Electric dewice	手动Hnad	电动Electric
J41W-64P J941W-64P J41W-64R J941W-64R
10	170	100	70	50	35	18	2	4	4-14	198		120		5.7
15	170	105	75	55	41	18	2	4	4-14	195		140		10
20	190	125	90	68	51	20	2	4	4-18	228		160		13
25	210	135	100	78	58	22	2	4	4-18	275		180		14.5
32	230	150	110	82	66	24	2	4	4-23	325		200		19
40	260	165	125	95	76	24	3	4	4-23	360		240		25
50	300	175	135	105	88	26	3	4	8-23	410	710	280	DZW10	35	64
65	340	200	160	130	110	28	3	4	8-23	450	750	320	DZW15	48	77
80	380	210	170	140	121	30	3	4	8-23	485	785	360	DZW30	56	88
100	430	250	200	168	150	32	3	4	8-25	537	837	400	DZW45	125	171
125	500	295	240	202	176	36	3	4	8-30	631		400		131
150	550	340	280	240	204	38	3	4	8-34	646		450		157
200	650	405	345	300	260	44	3	4	12-34	813		500		283
