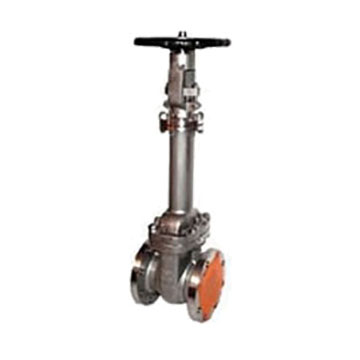

WZ40H-40 波纹管闸阀

一、波纹管闸阀概述

WZ40H-40 波纹管闸阀：手动驱动、法兰式连接、明杆楔式弹性闸板结构，阀座密封面材料为不锈钢、公称压力 PN40、阀体材料为碳素钢的波纹管闸阀。

波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，应用于电站、天然气、氨、真空、冷冻系统、热油、热水系统，适用于易燃、易爆、有毒及贵重介质的管路。

二、波纹管闸阀性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
WZ40H-40	40	4.0	≤ 425	无腐蚀性介质

三、波纹管闸阀零部件材料

型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料	波纹管
WZ40H-40	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石墨或夹不锈钢丝柔性石墨	奥氏体不锈钢

四、波纹管闸阀外形及结构尺寸

DN	H	L	W	t	d	G	C	D	z×ød1
20	311	152.5	110	16	20	43	82.5	120	4×ø18
25	442	165	150	17.5	25	51	89	125	4×ø18
40	509	190.5	150	21	42	73	114.5	155	4×ø22
50	624	216	200	22.4	51	92	127	165	8×ø19
80	744	283	250	28.5	76	127	168	210	8×ø22
100	906	305	250	31.8	102	157	200	254	8×ø22
150	1148	403	350	36.6	152	216	270	318	12×ø22
200	1404	419	400	41.2	203	270	330	381	12×ø25
250	1724	457	450	47.8	254	324	387.5	444	16×ø29
