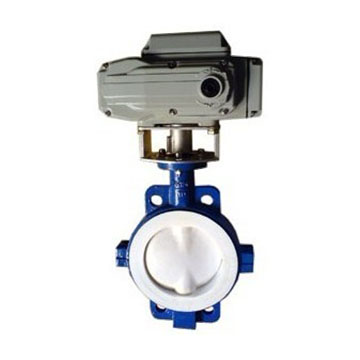

电动衬氟蝶阀

产品参数

电动衬氟蝶阀(亦称耐腐蚀电动蝶阀)是由电动执行器及衬氟蝶阀阀体组成，蝶阀是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启，关闭与调节。电动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，耐腐蚀电动蝶阀可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的产品，可取代闸阀、截止阀和其它类型的切断、调节阀门。

本厂经营的电动衬氟蝶阀，具有耐腐蚀、无泄漏、寿命长等优点。电动衬氟蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸及各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

主要技术参数

● 阀体

阀体形式	直通铸造阀
公称通径	DN50～1000mm
公称压力	PN1.0、1.6 MPa
法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式	法兰式、对夹式
阀盖形式	一体式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

● 阀内件

阀板形式	蝶形
流量特性	线性

● 执行机构

执行器型号	DZW、HQ、CHR、381R
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

主要零件材料

阀体、底座	球墨铸钢、铸钢、不锈钢、全衬氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料、全衬氟
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢、全衬氟
填料	V型聚四氟乙烯填料、柔性石墨填料

主要性能指标

公称通径DN(mm)	50～1000
允许压差(MPa)	≤公称压力
动作范围	0～90°
泄露量	零泄露
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)

主要性能规范

公称通径DN(mm)		50-1800
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	低压气密试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。

主要外形及连接尺寸

公称通径DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
H	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-φd	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1	根据所配执行机构而定
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D1	125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170
