Z641H气动闸阀

上一个：[ Z41H高压闸阀 ] 下一个：[Z41X明杆式弹性座封闸阀]

产品参数

Z641H气动闸阀说明：

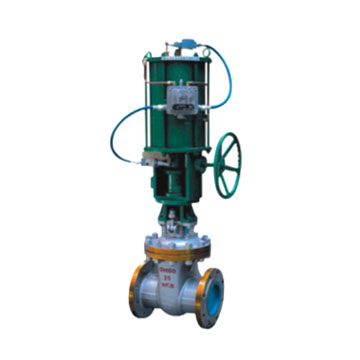

Z641H气动带手动楔式闸阀是具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。

这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。

Z641H气动闸阀主要性能参数

公称压力:1.6,2.5.4.0.6.4MPa

使用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢）

公称通径：DN50～800mm

阀体材质:304.306.316L.WCB.HT200

连接法兰：JB/T79．GB913．HG20592

适用介质：空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体

作用方式：切断型，调节型,手动控制

电源电压：220VAC、24VAC

输入信号:4～20mA/1～5VDC

0～20mA/0～10VDC

Z641H气动闸阀结构特点

1、本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。

2、上活塞行至行程上端可顶上上回讯器，使之发讯；下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。

3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于最低位置；反之，闸阀全开时，外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。

4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到“手动”定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。

Z641H气动闸阀主要零件材质

阀体、阀盖、阀板	铸钢
阀体及闸板的密封面	合金钢
阀杆	不锈钢
双头螺栓	35号钢
气缸	20号无缝钢管
活塞	铸铝合金
手动螺母	青铜
密封圈	石棉橡胶板缠绕式金属石墨垫片
活塞环及轴环	耐油橡胶○型圈
填料函	石墨石棉绳

PN1.6MPa Z641H气动闸阀主要连接尺寸和外形尺寸

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	160	125	100	16	3	250	865	160	250	4-18	M12×1.25	42
80	195	160	135	20	3	280	1100	160	300	8-18		54
100	215	180	155	20	3	300	1200	160	350	8-18		100
150	280	240	210	24	3	350	1380	219	400	8-23		135
200	335	295	265	26	3	400	1580	273	400	12-23		270
250	405	355	320	30	3	450	1710	273	400	12-25	M20×1.5	350
300	460	410	375	30	4	500	1880	325	500	12-25		480
350	520	470	435	34	4	550	2180	426	500	16-25		570
400	580	525	485	36	4	600	2325	459	550	16-30		900
450	640	585	545	40	4	650	2570	500	550	20-30		1560
500	705	650	608	44	4	700	2800	600	600	20-34	M24×1.5	1820
600	840	770	718	48	5	800	3010	600	600	20-41	M27×1.5	2850

PN2.5MPa Z641H气动闸阀主要连接尺寸和外形尺寸

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	160	125	100	20	3	250	865	160	250	4-18	M12×1.25	42
80	195	160	135	22	3	280	1100	160	300	8-18		54
100	230	190	160	24	3	300	1200	160	350	8-23		105
150	300	250	218	30	3	350	1380	219	400	8-25		190
200	360	310	278	34	3	400	1580	273	400	12-25		280
250	425	370	332	36	3	450	1710	273	400	12-30	M20×1.5	405
300	485	430	390	40	4	500	1880	325	500	16-30		535
350	550	490	448	44	4	550	2180	426	500	16-34		720
400	610	550	405	48	4	600	2325	459	550	16-34		1200
450	660	600	555	50	4	650	2570	500	550	20-34		1910
500	730	660	610	52	4	700	2800	650	600	20-41	M24×1.5	2250
600	840	770	718	56	5	800	3010	730	600	20-41	M27×1.5	3100

PN4.0MPa Z641H气动闸阀主要连接尺寸和外形尺寸

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	160	125	100	20	3	250	890	160	300	4-18	M12×1.25	62
80	195	160	135	22	3	310	1150	219	350	8-18		130
100	230	190	160	24	3	350	1300	273	400	8-23		155
150	300	250	218	30	3	450	1450	273	400	8-25		240
200	375	320	282	38	3	550	1660	325	500	12-30	M20×1.5	280
250	445	385	345	42	3	650	1860	325	500	12-34		305
300	510	450	408	46	4	750	2010	426	500	16-34		580
350	570	510	465	52	4	850	2350	459	550	16-34		770
400	655	585	535	58	4	950	2530	600	550	16-41		1260
450	680	610	560	60	4	1050	2780	650	600	20-41	M24×1.5	1680
500	755	670	612	62	4	1150	3100	730	600	20-48	M27×1.5	2150

PN6.4MPa Z641H气动闸阀主要连接尺寸和外形尺寸

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	175	135	105	26	3	250	865	160	250	4-23	M12×1.25	85
80	210	170	140	30	3	310	1170	300	300	8-23		125
100	250	200	168	32	3	350	1280	350	350	8-25		178
150	340	280	240	38	3	450	1470	400	400	8-34		305
200	405	345	300	44	3	550	1650	400	400	12-34	M20×1.5	410
250	470	400	350	48	3	650	1810	400	400	12-41		690
300	530	460	412	54	4	750	1960	500	500	16-41		770
350	595	525	475	60	4	850	2240	500	500	16-41		980
400	670	585	525	66	4	930	2450	550	550	16-48	M24×1.5	1970
