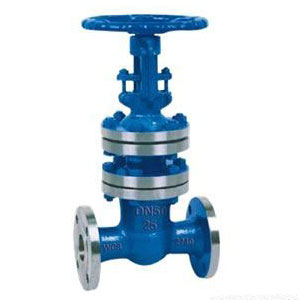

WZ41H波纹管闸阀概述
波纹管闸阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。纹管截止阀只适用于全开和全关,不允许作调节和节流。本类阀门在管道中一般应当水平安装。
WZ41H波纹管闸阀主要零部件材质
序号 | 名称 | 材质 | ||||||
WCB | WC6 | WC9 | CF8 | CF3M | ||||
1 | 阀体 | WCB+507Mo | WC6+STL | WC9+STL | CF8 | CF3M | ||
2 | 阀板 | WCB+STL | WC6+STL | WC9+STL | CF8 | CF3M | ||
3 | 阀杆 | 1Cr13 | 20CrMoV | 25CrMo2V | 1Cr18Ni9Ti | 00Cr14Ni12Mo2Ti | ||
4 | 波纹管组件 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | OCr18Ni9 | 00Cr14Ni12Mo2Ti | ||
5 | 支架 | WCB | WC6 | WC9 | CF8 | CF3M | ||
6 | 垫片 | 316夹柔性石墨 | ||||||
7 | 阀盖 | WCB | WC6 | WC9 | CF8 | CF3M | ||
8 | 六角螺母 | 45# | 35CrMo-A | 1Cr17Ni12 | 1Cr17Ni12Mo2Ti | |||
9 | 双头螺栓 | 35CrMoV | 42CrMoV | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |||
10 | 填料 | 柔性石墨/碳素纤维+304钢丝 | ||||||
11 | 填料压盖 | WCB | CF8 | CF3M | ||||
12 | 阀杆螺母 | QAL9-4 | ||||||
13 | 手轮 | WCB QT400-17 |
WZ41H波纹管闸阀注意事项
手轮、手柄操作的纹管截止阀可安装在管道的任何位置上。手轮、手柄及伟动机构,不允许作起吊用。介质的流向应与阀体所示箭头方向一致。波纹管闸阀,也叫截门,是使用较为广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中、低压,而且适用于高压。
它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。 波纹管闸阀只许介质单向流动,安装时有方向性。
它的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。 波纹管闸阀分为三类:直通式、直角式及直流式斜截止阀。 波纹管闸阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到峰值,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
WZ41H波纹管闸阀施工、安装要点
1、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2、安装在保温管道上的各类手动阀门,手柄均不得向下。
3、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。
严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
