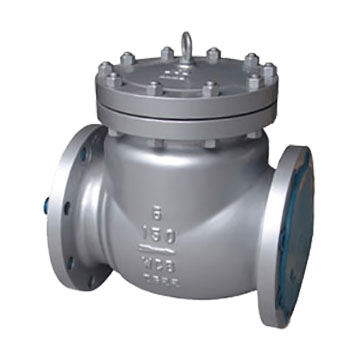

H44H美标止回阀

产品参数

H44H美标止回阀说明：

止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。

本公司生产的美标止回阀按照ANSI B16.34标准设计制造。品种有：旋启式止回阀，升降式止回阀，升降立式止回阀；Class 150lB～900Lb；NPS 1"～28"。工作温度-40～570℃。阀体材料有：WCB，WC1，WC6，WC9，C5，CF3，CF8，CF3M，CF8M等。适用介质：水，蒸气，油品，硝酸，强氧化介质和尿素等。广泛应用于电站，石油，化工，制药，食品等行业。可与进口设备直接配套使用。

美标止回阀标准

类型	设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
旋启式止回阀	ANSI B16.34	ANSI B16.10	ANSI B16.5	ANSI B16.34	API
升降式止回阀	BS 1968	ANSI B16.10	ANSI B16.5	ANSI B16.34	API

美标止回阀压力试验

公称压力 PN （Lb)	强度试验		水密封试验		气密封试验
公称压力 PN （Lb)	Mpa	Lbf/i n 2	Mpa	Lbf/i n 2	Mpa	Lbf/i n 2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440

美标止回阀主要零件材料及性能

体、盖、瓣	阀杆	垫片	密封面	工作温度℃	适用介质
WCB	2Cr13	增强柔性石墨 13Cr/柔性石墨不锈钢/耐酸石棉齿形垫片	13Cr STL 本体材料尼龙 PTFE	≤425	水蒸气油品硝酸醋酸强氧化介质尿素
WC1				≤450
WC6				≤540
WC9				≤570
C5 C12				≤540
CF8	304			≤200
CF8M	316
CF3	304L
CF3M	316L

美标止回阀主要技术尺寸

公称通径DN		150Lb、10K			300Lb、20K			600Lb			900Lb
in	mm	L(RF)	H	重量(kg)	L(RF)	H	重量(kg)	L(RJ)	H	重量(kg)	L(RJ)	H	重量(kg)
2	50	203	165	17	267	190	28	292	210	32	372	335	120
2 1/2	65	216	175	25	292	205	33	330	230	42	422	370	165
3	80	241	190	29	318	220	45	356	255	60	384	300	115
4	100	292	215	50	356	245	70	432	295	110	460	340	180
6	150	356	265	85	444	295	150	559	365	220	613	425	400
8	200	495	320	150	533	330	230	660	420	390	740	490	690
10	250	622	356	240	622	420	390	787	505	630	841	585	1020
12	300	698	415	350	711	480	520	838	545	870	968	655	1550
14	350	787	460	460	838	535	710	889	600	940	1038	710	2000
16	400	864	495	580	864	585	890	991	650	1100	1140	765	2500
18	450	978	590	690	978	615	1000	1092	735	1300	1232	810	3000
