  • 产品参数

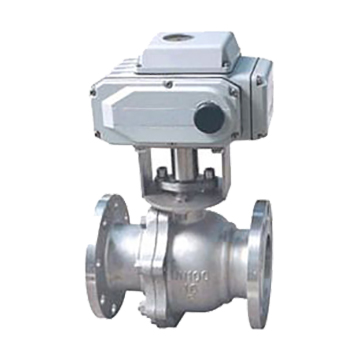

Q947F电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。


 Q947F电动球阀执行标准

 1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

 2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

 3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

 4、检验主试验:JB/T 9092、API 598。


Q947F电动球阀技术参数和性能

CH执行机构技术参数阀体参数
电源AC200/220V,50/60Hz公称通径DN10~300mm
输出力矩50N·M~2000N·M公称压力PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围0~90° 0~360°泄漏量软密封:零泄漏硬密封:≤额定流量的10-5
动作时间15秒/30秒/60秒执行机构可另配PSQ、HQ、UNIC、361RS
       等电子式电动执行机构
保护装置过热保护流量特性快开特性
环境温度-30°~60°可调范围DN10-80DN100-300
250:1350:1
手动操作同附带手柄操作基本误差±1%
限位电气、机械二重限位死区≤1%
防护等级相当于IP-65回差≤1%
位置测量可选装开关或电位计适用温度密封面
驱动电机8W/EPTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
进线接口PE1/2〞进线线锁



试验压力
       (Mpa)
公称压力(Mpa)压力级(class)JIS(Mpa)
1.62.54.06.410.015030060010K20K
强度试验2.43.86.09.615.03.17.815.32.43.8
密封试验1.82.84.47.011.02.25.611.21.52.8
气密试验0.5~0.7



Q947F电动球阀主要零件材质

零件名称材 料
阀体WCBZG1Cr18Ni9TiCF8
         (304)
CF3
         (304L)
ZG1Cr18Ni12Mo2TiCF8M(316)CF3M
         (316L)
球体、阀杆2Cr131Cr18Ni9Ti0Cr19Ni9
         (304)
00Cr19Ni11
         (304L)
1Cr18Ni12Mo2Ti0Cr17Ni12Mo2
         (316)
00Cr17Ni12Mo2
         (316L)
密封圈聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质水、气体、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀介质尿素等腐蚀性介质



Q947F电动球阀外形尺寸

公称压力DNLDHL1D1bZ-d1H1
压力1.6/2.5/4.01.6/2.5/4.0

1.6/2.5/4.01.6/2.5/4.01.6/2.5/4.0
15130/130/140952751576514/16/164-1448
20140/140/1501052801577514/16/164-1453
25150/150/1651152871578514/16/164-1458
32165/165/18013535420810016/16/184-1868
40180/180/20014531220811016/16/184-1873
50200/200/22016032520812516/20/204-1880
65220/220/25018033525614518/22/224-18/8-18/8-1890
80250/250/28019536525616020/22/228-1898
100280/280/320215/230/230400256180/190/19020/24/248-18/8-23/8-23120
125320/320/360245/270/270420256210/220/22024/28/308-23/8-25/8-25140
150360/360/400280/300/300440256240/250/25024/28/308-23/8-25/8-25167
200400/400/550335/360/375470256295/310/32026/34/3812-23/12-25/12-30210
250630 750405 470545380



300750 870460 530580380
