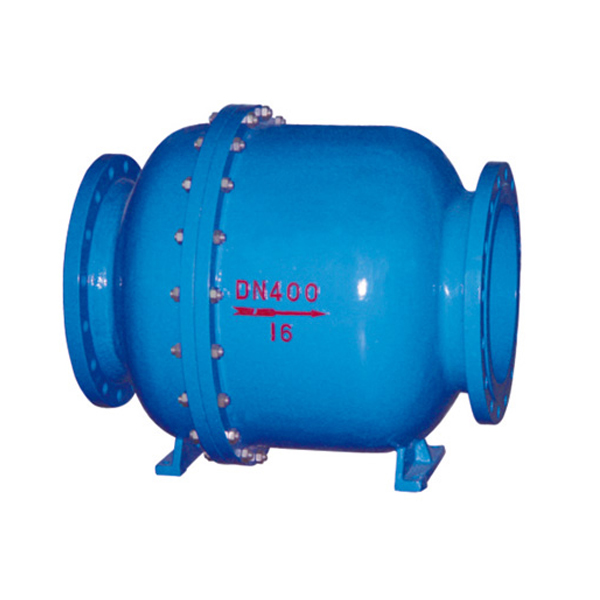

一、微阻球形止回阀产品概述
微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用下，可在阀替内的滑道上滚动，从而打开或关闭阀门。流量大流阻损失小，密封性能好，消声关闭，可减小水击波。水平或垂直安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。
二、微阻球形止回阀主要技术参数
公称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
三、微阻球形止回阀主要零部件材料
| 零件名称 | 阀体 | 阀瓣 | 阀座 | 弹簧 |
| 材料 | 铸铁、球铁、铸钢 | 铸铜、不锈钢 | 铜、不锈钢 | 不锈钢 |
四、微阻球形止回阀主要外形连接尺寸
| DN（mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 781 | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 |
| H | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 470 | 500 | ||||||||
| H1 | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
