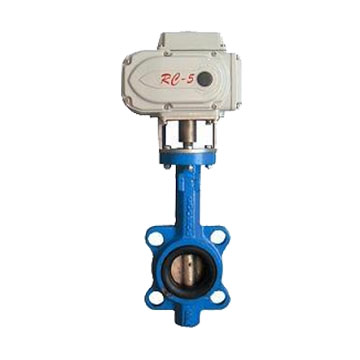

D973H电动对夹蝶阀

上一个：[ D971X电动对夹蝶阀 ] 下一个：[液动硬密封蝶阀]

产品参数

D973H电动对夹蝶阀产品用途：

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

D973H电动对夹蝶阀主要零件材料：

用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。用于硫磺制酸系统中的焚硫、转化、干吸工段，被认为是：密封性能好，运转轻，耐腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀。还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

D973H电动对夹蝶阀安装操作说明：

1、安装开始操作前，用空气喷洗清除配管上的外物，配管内面用清水清洗干净。

2、打开阀查看角度指示盘，避免扭转超过开启宽度、关闭位置也不可超过。

3、开关之操作完全以指示器为准，如再加以其它手工具施力时，则角度指示盘及开关器将会损坏。

4、要做配管耐压试验时，应将阀打开。

5、配管后凡而长期处于全关状态，每月应做1~2次的开关动作以免产生固着状况

D973H电动对夹蝶阀连接尺寸：

公称通径DN	外形尺寸											连接尺寸
	L	H	D373H			D673H			D973H			PN0.6MPa		PN1.0MPa
	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	z-d	D1	z-d
50	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18
65	46	115	370	180	200	625	245	72	550	250	255	130	4-14	145	4-18
80	49	120	380	180	200	645	245	72	565	250	255	150	4-14	160	8-18
100	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18
125	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18
150	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22
200	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22
250	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22
300	83	283	800	380	420	1035	450	220	1070	300	315	395	12-22	400	12-22
350	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	460	16-22
400	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-26
450	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26
500	127	410	1020	480	490	1295	650	280	1415	575	714	600	20-22	620	20-26
600	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-22	725	20-30
700	165	550	1355	640	660	1585	850	380	1844	656	810	810	20-26	840	24-30
800	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33
900	203	710	1545	750	860	1865	1250	380	2255	785	863	1020	24-30	1050	28-30
1000	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36
1200	254	890	1965	850	900		1250	380	2640	785	863	1340	32-33	1380	32-39

D973H电动对夹蝶阀连接尺寸：

公称通径DN	外形尺寸											连接尺寸
	L	H	D373H			D673H			D973H			PN1.6MPa		PN2.5MPa
	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	z-d	D1	z-d
50	43	112	350	180	200	625	245	72	530	250	255	125	4-18	125	4-18
65	46	115	370	180	200	625	245	72	550	250	255	145	4-18	145	8-18
80	49	120	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18
100	56	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22
125	64	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26
150	70	175	555	270	280	800	355	92	705	300	315	240	8-22	250	8-26
200	71	208	605	270	280	850	250	170	775	300	315	295	12-22	310	12-26
250	76	243	680	270	280	925	250	170	945	300	315	355	12-26	370	12-30
300	83	283	825	380	420	1035	450	220	1070	300	315	410	12-26	430	16-30
350	92	310	900	380	420	1070	450	220	1140	300	315	470	16-26	490	16-33
400	102	340	980	450	470	1190	450	220	1210	300	315	525	16-30	550	16-36
450	114	380	1030	480	490	1250	650	280	1335	575	714	585	20-30	600	20-36
500	127	410	1105	480	490	1295	650	280	1415	575	714	650	20-33	660	20-36
600	154	470	1310	480	490	1455	850	380	1605	656	810	770	20-36	770	20-39
700	165	550	1435	640	660	1585	850	380	1844	656	810	840	24-36	875	24-42
800	190	640	1605	640	660	1700	1250	380	2040	656	810	950	24-39	990	24-48
900	203	710	1745	750	860	1865	1250	380	2255	785	863	1050	28-39	109*0	28-48
1000	216	770	1885	850	900	2015	1250	380	2380	785	863	1170	28-42	1210	28-56
1200	254	890	2105	850	900		1250	380	2640	785	863	1390	32-48	1420	32-56
