  • 产品参数

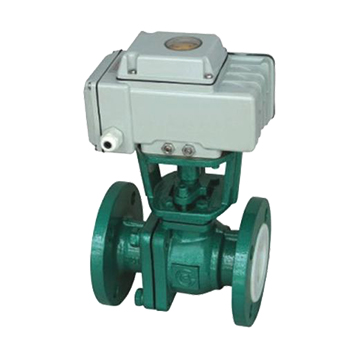

电动衬氟球阀除具有的流体阻力小,启闭速度快,结构简单外,电动衬氟球阀采用FEP衬里层的球阀,具有较高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。电动衬氟球阀采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。

电动衬氟球阀启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。电动衬氟球阀结构紧凑合理,阀体内腔空间小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。


Q941F46电动衬氟球阀技术参数:

JDA系列电动执行机构技术参数



阀   体   参   数



电源



AC110、220、380V/DC24、220V



公称通径



DN15~200mm



输出力矩



50N·M~2000N·M



公称压力



PN1.6、2.5、4.0、6.4MPa



任选功能



开关型、触点型、开度信号、智能型



阀轴材质



不锈钢



动作范围



0~90°±5°



阀体材质



球墨铸铁、碳钢、304/316/316L不锈钢



动作时间



15秒/30秒/60秒



球体材质



304/316/316L不锈钢



环境温度



-30°~60°



阀座密封



PTFE、PPL、金属密封



手动操作



附带手柄操作



温   度



PTFE≤180℃、PPL≤350℃、金属密封≤450℃



限   位



电气、机械二重限位



适用介质



水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等



防护等级



IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)



输入信号



0-10,1-5VDC/4-20mA(智能型)



特   点



连线简单,结构紧凑、阻力小、动作稳定


Q941F46电动衬氟球阀尺寸:

公称通径DN



L



L1



H



D



D1



额定功率



额定电流



压力



1.6/2.5



1.6/2.5



1.6/2.5



1.6/2.5



1.6/2.5





15



130



155



256



95



65



15W



0.2A



20



140



155



260



105



75



15W



0.2A



25



150



155



266



115



86



15W



0.2A



32



165



155



270



136



100



15W



0.2A



40



180



208



312



146



110



25W



0.5A



50



200



208



325



160



125



25W



0.5A



65



220



208



336



180



145



25W



0.5A



80



250



256



365



195



160



50W



0.8A



100



280



256



400



215/230



180/190



90W



1.0A



125



320



256



420



245/270



210/220



90W



1.0A



150



360



288



440



280/300



240/250



120W



1.2A



200



400



288



470



335/360



295/310



150W



1.2A
