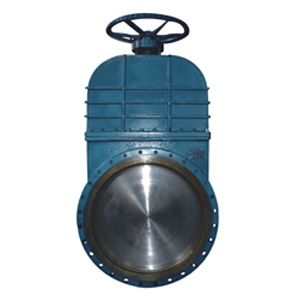

手动暗杆式刀型闸阀
DMZ73X/F/H/Y-6/10/16手动暗杆式刀型闸阀体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的产品。刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了的设计摩擦较少，经久耐用。
此种刀形闸的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。
此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。
注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。
手动暗杆刀闸阀的标准：
结构长度： GB/T151882-94
法兰连接： GB/T91131-2000、JB/T79-94
试验与验收： GB/T13927-92
手动暗杆式刀型闸阀主要零部件材质
| 阀体、上盖 | 碳钢、不锈钢 |
| 闸板 | 不锈钢 |
| 阀杆 | 不锈钢 |
| 密封圈 | 橡胶、四氟、不锈钢、 硬质合金 |
手动暗杆式刀形闸阀主要性能规范
| 公称压力 | PN |
| 壳体试验 | 15XPN |
| 密封试验 | 11XPN |
| 工作温度 | 橡胶≤ 80℃四氟密封≤180℃硬密封≤425℃ |
| 运用介质 | 纸浆、污水、煤气等 |
手动暗杆式刀型闸阀主要外形及连接尺寸
| 公称压力 PN（MPa） | 公称通径 DN（mm） | L | D | D1 | D2 | H | N-M | Do |
| 1.0 | 150 | 70 | 280 | 240 | 210 | 475 | 8-M20 | 280 |
| 200 | 80 | 335 | 295 | 265 | 540 | 8-M20 | 360 | |
| 250 | 85 | 390 | 350 | 320 | 630 | 12-M20 | 360 | |
| 300 | 100 | 440 | 400 | 368 | 780 | 12-M20 | 400 | |
| 350 | 100 | 500 | 460 | 428 | 885 | 16-M20 | 400 | |
| 400 | 110 | 565 | 515 | 482 | 990 | 16-M22 | 400 | |
| 450 | 120 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | |
| 500 | 130 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | |
| 600 | 140 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | |
| 700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | |
| 800 | 190 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 | |
| 900 | 200 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 | |
| 1000 | 1220 | 1160 | 115 | 2780 | 28-M33 | 配电动 |
