  • 产品参数

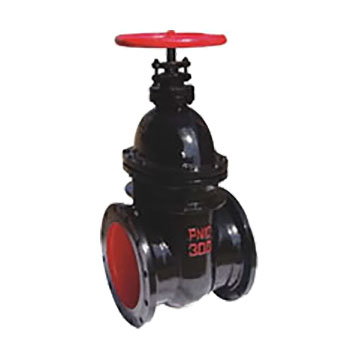

一、Z45T暗杆楔式单闸板手动闸阀产品概述:

Z45T 型 暗杆楔式单闸板手动闸阀 PN10~PN16传动方式为手动,连接方式为法兰连接,暗杆楔式刚性单闸板,阀座密封面材料为青铜,公称压力 PN10~PN16,阀体材料为灰铸铁(Z45T-10)、球墨铸铁(Z45T-16Q)的闸阀。


 二、Z45T暗杆楔式单闸板手动闸阀工作原理:

转动手轮,通过手轮与阀杆的螺纹的进、退,提升或下降与阀杆连接的阀板,达到开启和关闭的作用

闸阀具有以下优点:

 1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。

 2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。

 3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。

 4、水锤现象不易产生。原因是关闭时间长。

 5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。

 6、结构长度(系壳体两连接端面之间的距离)较小。

 7、密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。

 8、价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。形体简单 , 结构长度短,制造工艺性好,适用范围广。



三、Z45T暗杆楔式单闸板手动闸阀产品性能参数:

Z45T-10、Z45T-16Q 型暗杆楔式单闸板手动闸阀性能参数

型号PN工作压力/MPa适用温度/℃适用介质
BSZ45T-10101.0≤100
BSZ45T-16Q161.6≤100


 四、Z45T暗杆楔式单闸板手动闸阀产品零部件材料:

型号材料
阀体、阀盖、闸板阀杆密封面填料
Z45T-10灰铸铁铬不锈钢铸铝青铜O 形圈
Z4T5-16Q球墨铸铁铬不锈钢铸铝青铜O 形圈


 五、Z45T暗杆楔式单闸板手动闸阀产品外形结构尺寸:

DNLDD1D2z×φdH
501781651251024×φ19285
651901851451224×φ19305
802032001601388×φ19330
1002292201801588×φ19405
1252542502101888×φ19460
1502672852402128×φ23506
2002923402952688×φ23610
25033039535032012×φ23730
30035644540037012×φ23950



DNLDD1D2z×φdH
501781651251024×φ19285
651901851451224×φ19305
802032001601388×φ19330
1002292201801588×φ19405
1252542502101888×φ19460
1502672852402128×φ23506
20029234029526812×φ23610
25033040535532012×φ28730
30035646041037812×φ28950
35038152047043816×φ281125
40040658252549016×φ311200
45043264058555020×φ311320
50045771565061020×φ341410
60050884077072520×φ371500
70061091084079524×φ371700
800660102595090024×φ401850
90071111251050100028×φ402250
100081112551170111528×φ432400
