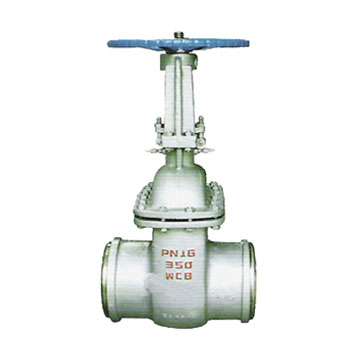

DS/Z64H水封闸阀

产品参数

DS/Z64H水封闸阀对焊采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。填料函设计成水密封结构，接入0.6～1.6Mpa水填料，摩擦力小，密封好，能使系统与大气隔离，保证良好的气密性。启闭件采用双闸板双向弹性密封，启闭轻松，密封可靠，性能良好。阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。结构简单，紧凑合理，检修方便，使用寿命长，造型美观。阀门工作必须在全开或全关位置，不可做调节阀用。

DS/Z64H 水封闸阀产品特点:

壳体材料	适用介质	适用温度℃
碳素钢（C）	水、蒸汽、油品	≤425
铬镍不锈钢（P）	硝酸类	≤200
铬镍钼不锈钢（R）	醋酸类	≤200
铬钼钢（I）	水、蒸汽、油品	≤550

DS/Z64H 水封闸阀主要零件材料

零件名称	材料
阀体	WCB	ZG1Cr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀板	WCB	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
阀盖	WCB/25	ZG1Cr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
填料	真空组合填料
阀杆螺母	铝青铜
手轮	可锻铸铁

DS/Z64H 水封闸阀连接尺寸：

公称压力1.6 MPa
DN	L1	L2	D	D1	D2	b	f	z-d	Dn	A	B	H	H1	DO	RF	BW
50	250	216	160	125	100	16	3	4-18	49	57	66	398	458	250	28	24
65	270	241	180	145	120	18	3	4-18	66	73	83	438	514	250	40	35
80	280	283	195	160	135	20	3	8-18	78	89	96	456	539	300	55	50
100	300	305	215	180	155	20	3	8-18	96	108	117	514	614	300	75	66
125	325	381	245	210	185	22	3	8-18	121	133	144	600	750	350	110	96
150	350	403	280	240	210	24	3	8-23	146	159	172	680	825	350	150	133
200	400	419	335	295	265	26	3	12-23	202	219	222	800	1000	400	223	203
250	450	457	405	355	320	30	3	12-25	254	273	278	840	1080	450	325	295
300	500	502	460	410	375	30	4	12-25	303	325	330	990	1280	450	430	395
350	550	572	520	470	435	34	4	16-25	351	377	382	1135	1470	600	570	510
400	600	610	580	525	485	36	4	16-30	398	426	432	1410	1815	650	740	665
450	650	660	640	585	545	40	4	20-30	450	480	484	1475	1925	700	955	860
500	700	711	705	650	608	44	4	20-34	501	530	535	1660	2170	750	1195	1070
600	800	813	840	770	718	48	5	20-41	602	630	638	1950	2570	800	1455	1295
700	900	914	910	840	788	50	5	24-41	692	720	738	2165	2870	850	2110	1830
800	1000	965	1020	950	898	52	5	21-41	792	820	840	2595	3395	950	2630	2390
