一、产品说明：

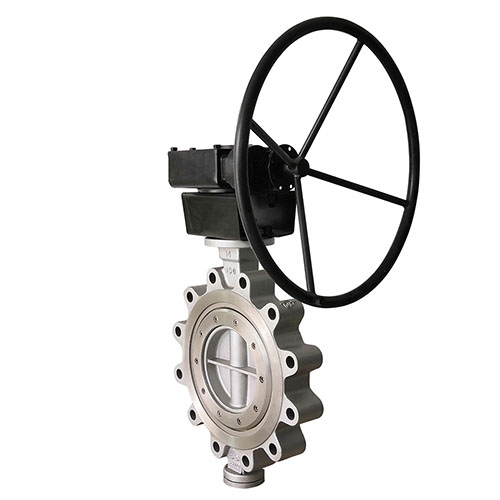

浙江米歇尔阀门有限公司 DGYPYSXF硬碰硬双向金属硬密封蝶阀广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。
DGYPYSXF硬碰硬双向金属蝶阀系列产品，结构采用三维编心原理设计，阀座采用全金属结构，加工精湛。本产品由阀体、阀芯、全金属阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
二、产品特点
由于本产品DGYPYSXF硬碰硬双向金属硬密封蝶阀密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使得DGYPYSXF硬碰硬双向金属硬密封蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使阀芯越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
4、连接结构多样化：对夹、法兰、对焊等。
5、DGYPYSXF硬碰硬双向金属硬密封蝶阀适合在恶劣的工况，比如管线有焊渣，泥浆 , 煤渣, 耐冲刷，耐高温等等。
6、采用三维密封结构,关阀时阀芯密封面随着三维位移只有在最后一刻才靠向阀体的密封面,在偏心的作用下,使其阀芯的密封面与阀体的密封面越关越紧,故阀芯的密封面与阀体的密封面得到紧密接触,达到密封效果, 密封性能可靠;
开阀时, 在偏心的作用下阀芯只需转过很小的角度， 阀芯的密封面与阀体的密封面就完全脱离开, 阀芯的密封面与阀体的密封面不会产生摩擦,阀门的使用寿命长。
三、DGYPYSXF硬碰硬双向金属硬密封蝶阀执行标准:
1.设计、制造按照GB/T12238、JB/T8527标准执行。
2.阀门试验按照GB/T13927、JB/T9092标准执行。
3.阀门的结构长度按照GB/T12221-标准执行。
4.硬碰硬双向阀型号:DGYPYSXF-1MPa-10MP
四、新老密封比较：
| 比较项目 | 新结构（图1） | 传统结构（图2） | 比较结果 |
正向密封性能 | 1.1PN 零泄漏 | 1.1PN 零泄漏 | 新老密封性能同样高 |
反向密封性能 | 1.1PN 零泄漏 | 0.5PN 零泄漏 | 新结构反向密封性能高 |
操作扭矩 | 平衡，阀门启 闭操作扭矩 小，操作轻松 自由
| 径向平衡≠0，且 很大，e值比较大， 阀芯不能动平衡， 阀门启闭操作扭矩 大，操作费力 | 新结构操作轻松节约能源 |
蝶板径向动平衡 | 近似平衡，双向 密封性能可靠 | 不平衡，反向 密封性能低 | 新结构阀芯关闭状态动平衡 |
结构 | 采用阀芯动平衡 原理H=0，e值取 最小可靠值，三 维偏心椭圆金属 硬密封原理 | 阀芯径向不平衡 H≠0，e值较大， 三维偏心椭圆密封 原理 | 新结构，双向承压 |
使用寿命 | 密封面损耗小，寿命长 | 密封面损耗较小 | 新结构寿命较长 |
五、工作原理:
DGYPYSXF硬碰硬双向金属硬密封蝶阀通过各种驱动装置带动阀轴旋转，通过销轴带动阀芯在90°范围内旋转，使阀芯处于开启或关闭状态，从而达到连通或截断截止的目的。
六、主要性能规范
公称压力（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
强度试验压力（MPa） | 0.9 | 1.5 | 2.4 | 2.75 | 5.0 | 9.6 | 15.0 |
密封试验压力（MPa） | 0.66 | 1.1 | 1.76 | 3.75 | 4.4 | 7.04 | 11.0 |
气密封试验压力（MPa） | 0.6 | ||||||
适用温度 | 碳钢：-29℃～425℃，球墨铸铁（Q)：-29℃～350℃，铬镍钛钢（R、P）：≤200℃， 铬钼钢（I）：≤550℃，铬硅钼钢（II）:≤850℃ | ||||||
适用介质 | 碳钢、球墨铸铁（Q）：水、空气、天然气、油品等非腐蚀性或弱腐蚀性介质 铬镍钛钢（R、P）：硝酸类或醋酸类等腐蚀性介质 铬钼钢（I）：高温石油介质 铬硅钼钢（II）:高温腐蚀性介质 | ||||||
驱动方式 | 涡轮传动、电动、气动、液动、管网 | ||||||
七、DGYPYSXF硬碰硬双向金属硬密封蝶阀主要零件材料
| 零件名称 | 材料名称 |
阀体、阀芯 | WCB、碳素结构钢、铬镍钛钢、铬钼钢、铬硅钼钢、 |
阀座密封圈 | 不锈钢、6号，STLEDCoCr—B—03,等等 |
阀轴 | 13Cr、铬镍钛钢、铬钼钢、铬硅钼钢 |
蝶板密封圈 | 铬镍钛钢、铬钼钢、铬硅钼钢 |
填料 | 柔性石墨、夹织物橡胶 |
八、阀门的维护与保养:
1、如果阀门长期不动作，则应半年一次阀门的启闭操作，以检查阀门动作是否正常。
2、阀门外部应根据阀门的安装环境一年或两年进行一次防锈保养处理。
3、每年应定时对驱动器的质量进行一次检查、检修，若各项技术指示显著恶化,则应该更换再使用。
九、阀门的安装与存放:
1、DGYPYSXF硬碰硬双向金属硬密封蝶阀应存放于干燥通风的室内, 阀门应处于全关位置, 阀门的两端用封盖封闭,搬运和安装时切勿碰撞敲击。
2、阀门用于所规定的使用介质、使用的温度的管道上。切勿超出规定使用。
3、安装使用前应查看阀门是否异常,
4、安装前应查看阀门的标识及使用工况是否符合现场的要求。
5、安装时,应清洗阀门内腔的尘屑及杂物、管道内的氧化层,不允许有任何异物附着,以免影响密封面性能。
6、产品安装于管路的任意位置,对有介质流向起截流作用的,介质流向应与阀门的箭头所指示的方向必须一致,以免导致密封泄漏。对有介质流向起截流回流作用的, 介质流向应与阀门的箭头所指示的方向必须相反。
7、安装时,请把阀门打开清洗加上润滑剂,并把阀门关闭后在安装,以免其他的灰尘或杂物进入阀腔内损坏密封面。
十、可能出现的问题及解决办法:
1、密封面泄漏，检查阀座密封面是否有损伤或污物，若有损伤或污物,应修整或研磨阀座密封面并清除积存在密封面上的污物。检查阀门是否关到位,如有阀门没有关到位,请重新关严或重新调试。
2、阀杆密封泄漏，请将填料压盖螺栓扳紧；如填料压盖螺栓扳紧仍然泄漏,卸下执行机构，请更换石墨填料或添加石墨填料。
3、阀体底盖连接部分发生泄漏时，可能由于连接螺柱松动，应重新均匀的拧紧螺母;也可能是中部垫片失效，则应更换垫片即可。
总结：
DGYPYSXF硬碰硬双向金属硬密封蝶阀采用“斜置椭圆阀芯径向动平衡密封结构"，实现了DGYPYSXF硬碰硬双向金属硬密封蝶阀正反双向密封零泄漏，适合反向密封要求高的工程。
